در پروژه‌های ساختمانی و صنعتی، کابل نقش حیاتی در انتقال انرژی الکتریکی ایفا می‌کند. انتخاب نادرست کابل می‌تواند منجر به افزایش تلفات، کاهش ایمنی و عمر کوتاه‌تر سیستم شود. هدف این مطلب، ارائه چارچوبی فنی برای انتخاب کابل مناسب، با نگاهی به فاکتورهای مهم مهندسی و اجرایی است.
۱. بار الکتریکی و مشخصات جریان
اولین گام، تعیین جریان و بار الکتریکی است که کابل باید آن را تحمل کند. اگر کابل برای جریانی کمتر از ظرفیت طراحی شده انتخاب شود، احتمال داغ شدن، افت ولتاژ و خرابی بیشتر می‌شود. بنابر راهنمایی‌های انتخاب کابل صنعتی: انتخاب سطح مقطع با توجه به بار و طول کابل، یکی از عوامل کلیدی است.
به عنوان مثال، در یک مصارف صنعتی با جریان بالا، سطح مقطع کابل باید طوری انتخاب شود که افت ولتاژ در حد مجاز باقی بماند و گرمای اضافی ایجاد نشود.
نکات اجرایی:
- جریان نامی سیستم را محاسبه کنید.
- سطح مقطع هادی را با توجه به جدول جریان و شرایط محیطی انتخاب نمایید.
- در مسیرهای طولانی، افت ولتاژ را در نظر بگیرید و در صورت نیاز سطح مقطع را افزایش دهید.
۲. شرایط محیطی و مکان نصب
محیطی که کابل در آن نصب می‌شود، نقش تعیین‌کننده‌ای در عمر و عملکرد آن دارد. عواملی مانند دما، رطوبت، تابش خورشید، مواد شیمیایی، فشار مکانیکی و لرزش، همگی بر انتخاب جنس عایق، روکش و محافظ تأثیر می‌گذارند.
برای مثال، در محیط‌های بیرونی یا صنعتی، کابل باید دارای روکش مقاوم نسبت به UV و رطوبت باشد؛ در حالی‌که در محیط‌های سرپوشیده، ممکن است نیاز به محافظ مکانیکی کمتر باشد.
نکات اجرایی:
- دمای محیط کاری را مدنظر قرار دهید (مثلاً در مناطق گرمسیری افزایش دما ممکن است ظرفیت حمل جریان را کاهش دهد).
- برای مسیرهای در معرض تابش مستقیم خورشید، کابل با روکش مقاوم به UV انتخاب کنید.
- در محیط‌هایی با احتمال خوردگی یا تماس با مواد شیمیایی، عایق و روکش مطابق استاندارد انتخاب شود.

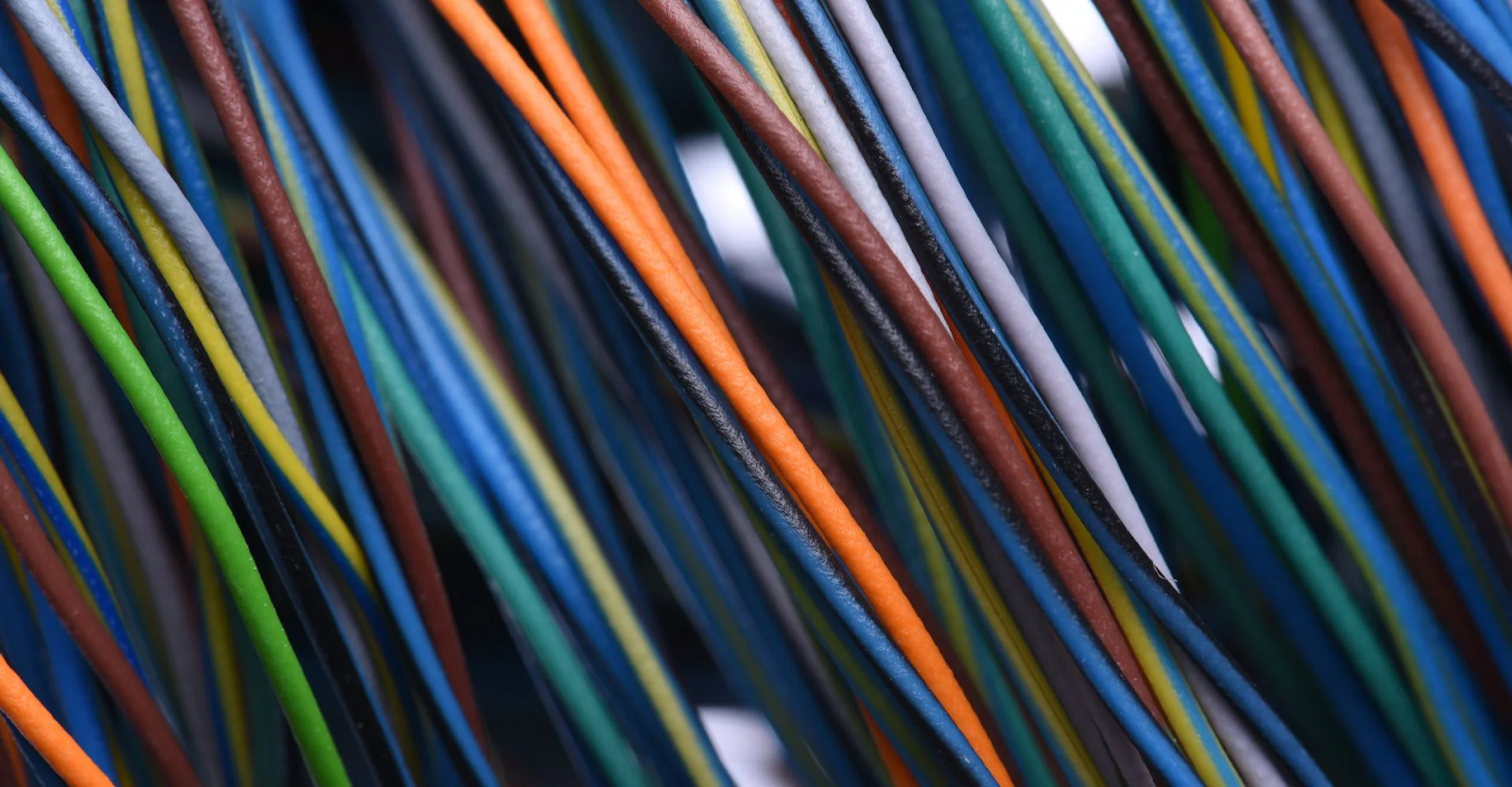

۳. انعطاف‌پذیری، مکانیکی بودن و محافظت فیزیکی
در پروژه‌های صنعتی یا ساختمانی که کابل در مسیرهایی با خم زیاد، لرزش یا حرکت نصب می‌شود، فاکتورهایی چون انعطاف‌پذیری، مقاومت خمش، ثابت‌سازی کابل و محافظت مکانیکی بسیار مهم‌اند. یکی از منابع جامع انتخاب کابل صنعتی تأکید می‌کند که دوام مکانیکی و محافظت فیزیکی باید در اولویت باشند.
برای مثال، در مسیرهایی که احتمال لرزش، پیچ‌خوردگی یا حرکت مکانیکی وجود دارد، استفاده از کابل افشان توصیه می‌شود، زیرا انعطاف‌پذیری بالایی دارد و در برابر پارگی و خستگی هادی مقاومت بیشتری نشان می‌دهد و همچنین هر زمان کابل در معرض فشار یا تردد باشد، استفاده از داکت یا لوله محافظ توصیه می‌شود.
نکات اجرایی:
- شعاع خمش مجاز را رعایت کنید (مثلاً حداقل ۴ تا ۶ برابر قطر کابل).
- کابل را در معرض اجسام تیز یا سابیده‌شدن قرار ندهید.
- مسیرهایی که احتمال عبور افراد یا تجهیزات وجود دارد، از کابل محافظ‌دار یا داکت استفاده شود.

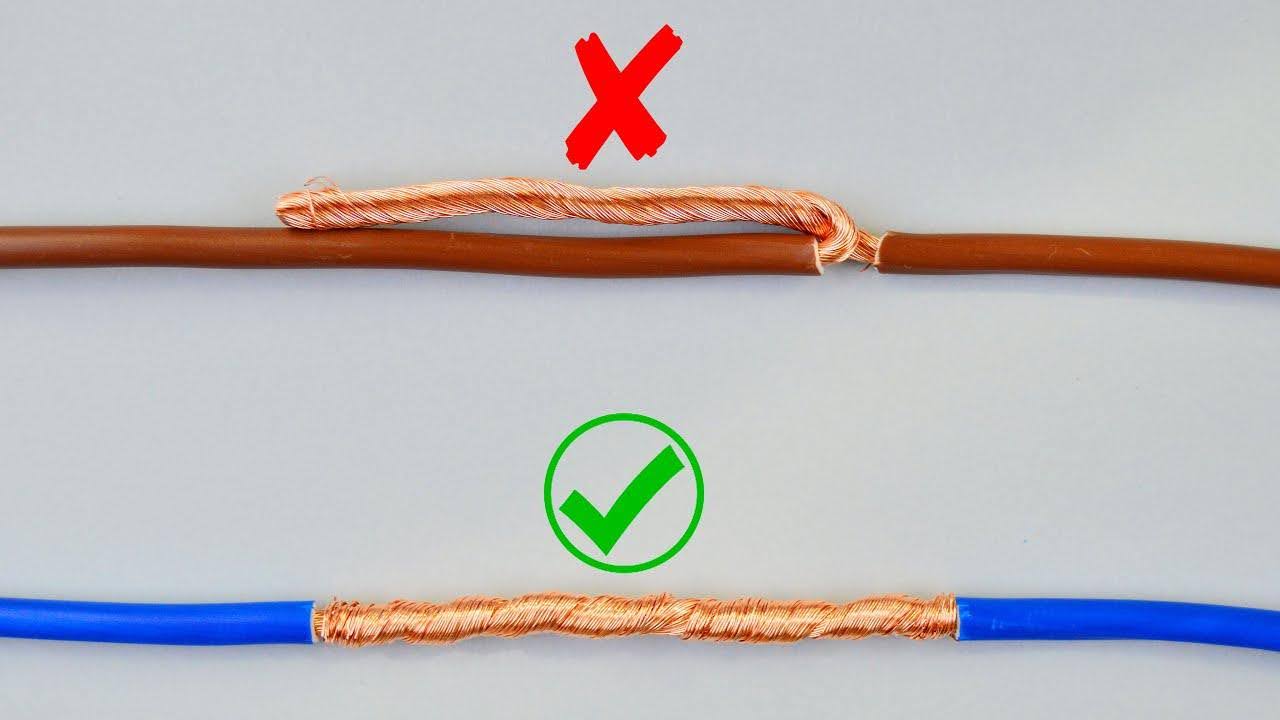

۴. عایق، روکش و استانداردهای فنی
یکی از معیارهای مهم در انتخاب کابل، کیفیت عایق و روکش آن است؛ زیرا این بخش‌ها مستقیماً بر ایمنی، دوام و تطابق با استانداردها تأثیر دارند. راهنمایی فنی می‌گوید: نوع هادی، نوع عایق، روکش محافظ و سایر اجزا باید با کاربرد و محیط نصب همخوانی داشته باشند.
در پروژه‌های ساختمانی و صنعتی، ایمنی یکی از اصلی‌ترین دغدغه‌هاست. یکی از نقاط ضعف سیستم‌های برق‌رسانی، خطر گسترش آتش در اثر ذوب شدن عایق یا انتشار دود سمی است. برای این شرایط، استفاده از کابل مقاوم در برابر حریق گزینه‌ای ضروری محسوب می‌شود.
نکات اجرایی:
- مطمئن شوید کابل دارای گواهینامه‌های استاندارد معتبر است (مثلاً IEC 60228 برای هادی‌ها).
- در پروژه‌هایی که خطر آتش یا دود زیاد است، کابل با روکش کم‌دود و بدون هالوژن انتخاب شود.
- برای مسیرهایی با احتمال برخورد یا فشار مکانیکی، روکش مقاوم‌تری انتخاب شود.
۵. مسیرکشی، نصب و سیستم‌های پشتیبانی
نصب صحیح کابل بخش مهمی از عملکرد بلندمدت سیستم است. شناسایی مسیر، انتخاب مناسب کانال، داکت یا سینی کابل، و تثبیت کابل به‌صورت منظم، ریسک‌های آتی را کاهش می‌دهد. راهنمای انتخاب کابل صنعتی به اهمیت طول کابل، محافظ و روکش، و مسیرکشی مناسب اشاره کرده است.
برای مثال، کابل‌هایی که در سینی کابل نصب شده‌اند باید به‌طور یکنواخت پشتیبانی شوند تا خم یا فشار نقطه‌ای ایجاد نشود.
نکات اجرایی:
- مسیر کابل باید کوتاه‌ترین مسیر منطقی باشد و از پیچ‌وخم‌های شدید اجتناب شود.
- سینی، داکت یا مسیر محافظ باید متناسب با نوع محیط و تعداد کابل‌ها انتخاب شود.
- فاصله نصب و ثابت‌سازی کابل‌ها باید به‌صورت معین رعایت شود تا لرزش یا حرکت بیش از حد نداشته باشند.
۶. تطبیق با اهداف پروژه و آینده‌نگری
در پروژه‌های صنعتی به‌ویژه، امکان افزایش ظرفیت، تغییر کاربرد یا توسعه سیستم وجود دارد. از این رو، انتخاب کابل باید با نگاهی به آینده انجام شود؛ نه صرفاً نیاز فعلی. یکی از راهنماها این نکته را به‌وضوح بیان کرده است که انتخاب کابل صرفاً برای ظرفیت فعلی کافی نیست بلکه باید امکان ارتقا نیز وجود داشته باشد.
همچنین، اسناد فنی نشان داده‌اند که نگهداری عملکرد کابل‌ها در بلندمدت نیازمند توجه به تغییرات شرایط محیطی و بار سیستم است.
نکات اجرایی:
- سطح مقطع را با یک ضریب ایمنی برای افزایش آتی انتخاب کنید (مثلاً ۲۰٪ بیشتر از نیاز فعلی).
- مسیرها را طوری انتخاب کنید که امکان افزودن کابل جدید یا ارتقای سیستم وجود داشته باشد.
- مستندسازی مسیرها، کابل‌ها، مشخصات فنی و تاریخ نصب را انجام دهید تا در مراحل نگهداری به‌راحتی قابل ردیابی باشد.
جمع‌بندی
توجه داشته باشید؛ انتخاب کابل مناسب برای پروژه‌های ساختمانی و صنعتی فرآیندی چندبعدی است که نیازمند ارزیابی بار، شرایط محیطی، نصب، استاندارد فنی و آینده‌نگری است. با رعایت شش مرحله بالا می‌توانید:
- ایمنی سیستم را تضمین کنید،
- عمر مفید کابل‌ها را افزایش دهید،
- و هزینه‌های نگهداری و تعمیرات را کاهش دهید.
برای انتخاب انواع کابل‌های استاندارد و باکیفیت، و دسترسی به اطلاعات کامل فنی و مشاوره تخصصی، می‌توانید به جهان شاهین نوین؛ تولیدکننده انواع سیم و کابل مراجعه کنید.
در پروژه‌های مهم ساختمانی یا صنعتی، سرمایه‌گذاری در انتخاب کابل با کیفیت بالا و نصب اصولی، نه یک هزینه بلکه یک تضمین برای عملکرد پایدار و ایمن سیستم است.
